Vermessen der Zylinderköpfe

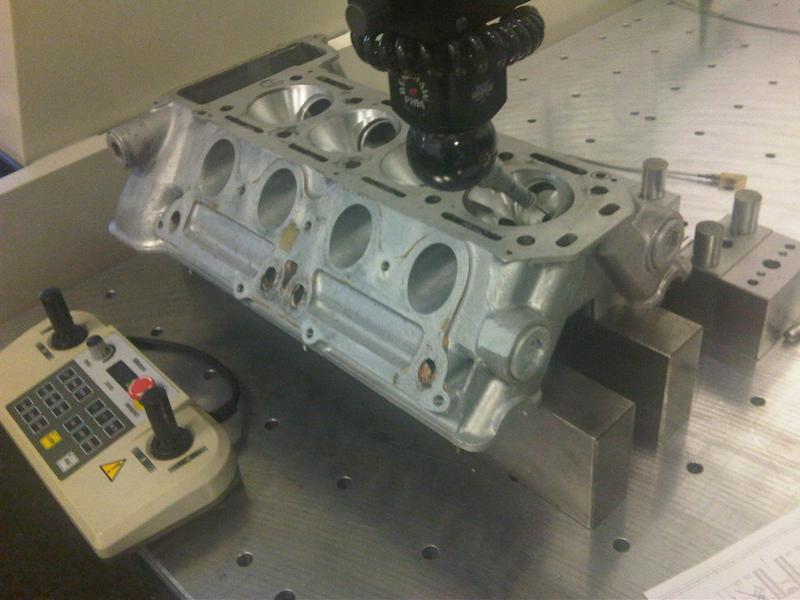

Vermessen der Zylinderköpfe auf der Messbank zum Ermitteln der Istmasse. Die Werkstoleranzen von Alfa Romeo waren sehr hoch. Auch spielt das Alter der Köpfe eine wichtige Rolle. Diese Daten werden gebraucht, um die Fräsprogramme zu erstellen.

Messbank

Messbank

Messbank

Digitalisieren der Zylinderköpfe

Die originalen Bauteile werden gescannt, um danach die verschiedenen Kanal und Brennraumformen zu fräsen. Hier im Bild blau ein 2000 Zylinderkopf S 105 Nord, und bernsteinfarben eine Ansaugbrücke.

Kanaloptimierung

CAD / CNC optimierte Kanalbearbeitung von Serienköpfen Alfa Romeo 1300 – 2000 Nord. Anpassen der Kanäle anhand von digitalisierten Serienköpfen und Brücken. Strömungsoptimierung durch Simulation am PC und durch die Flow Bench.

Von unserem Partner Ragazzon wurden uns die folgenden Videos zur Verfügung gestellt:

Von unserem Partner Ragazzon zur Verfügung gestellte Fotos
